電子回路の基板を見ると、円筒形や小さな板状の部品がたくさん並んでいます。
その部品の中でも、よく使われるのが「コンデンサー」です。
コンデンサーは、電荷を一時的に蓄え、必要に応じて回路へ放出する部品です。電源の安定化、カメラのフラッシュ、タイマーなど、さまざまな場所で活躍しています。
今回は漫画を使いながら、コンデンサーの用途、充電と放電の仕組み、そして「静電容量」について見ていきましょう。
コンデンサーは何のために使うの？
コンデンサーの働きをひと言で表すと、「電荷を一時的に蓄える」というものです。
ただし、単に電荷を蓄えておくだけではありません。回路の状態に応じて電荷を受け取ったり、外の回路へ放出したりできます。
この性質は、さまざまな用途に利用されています。

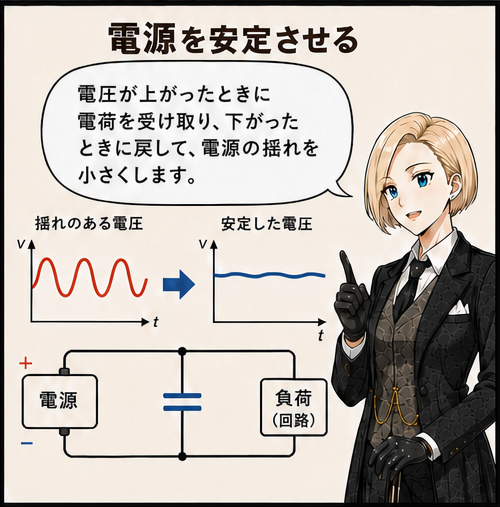

電源を安定させる
電源電圧に細かな揺れがあると、回路が正しく動作しないことがあります。
そこでコンデンサーを接続すると、電圧が上がったときには電荷を受け取り、電圧が下がったときには電荷を回路へ放出します。
これによって、電圧の揺れを小さくできます。

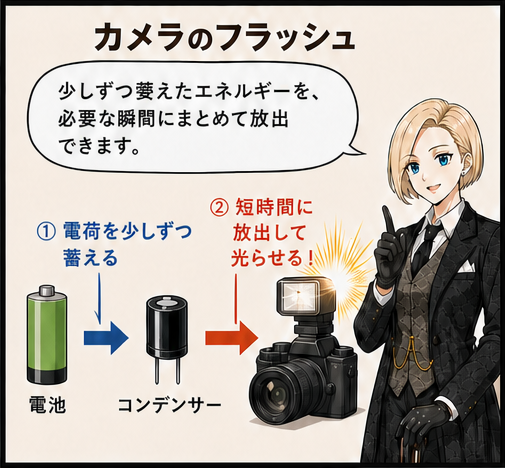

カメラのフラッシュ
コンデンサーは、蓄えたエネルギーを短時間に放出することもできます。
カメラのフラッシュでは、電源から受け取ったエネルギーをコンデンサーに蓄え、撮影する瞬間にまとめて放出します。
そのため、短い時間だけ強い光を出すことができます。

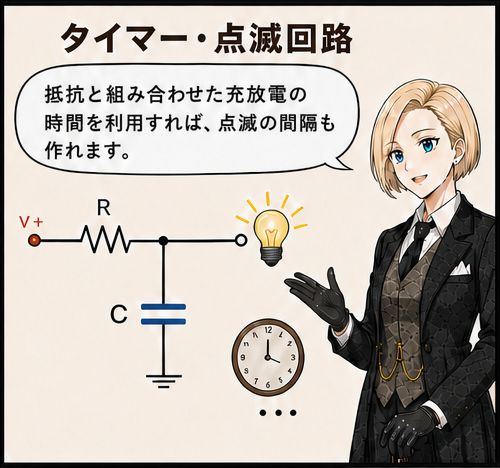

タイマーや点滅回路
コンデンサーは、抵抗と組み合わせると、充電や放電にかかる時間を調整できます。
この時間を利用すれば、LEDを一定時間後に点灯させたり、一定の間隔で点滅させたりできます。
コンデンサーは「電荷を蓄える部品」であると同時に、回路の時間的な動きを作る部品でもあるのです。
コンデンサーはどうやって電荷を蓄えるの？

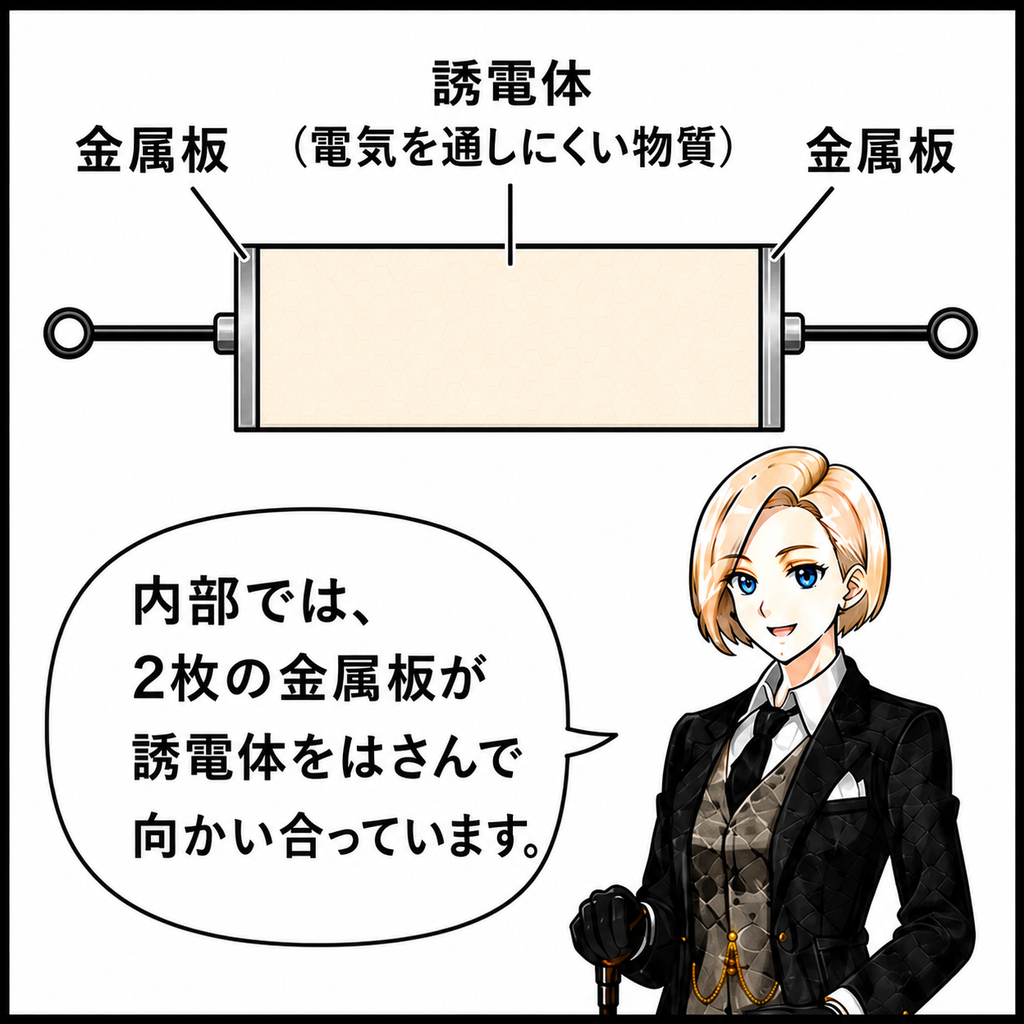

コンデンサーの内部では、2枚の金属板が向かい合っています。
その間には「誘電体」と呼ばれる、電気を通しにくい物質が挟まれています。

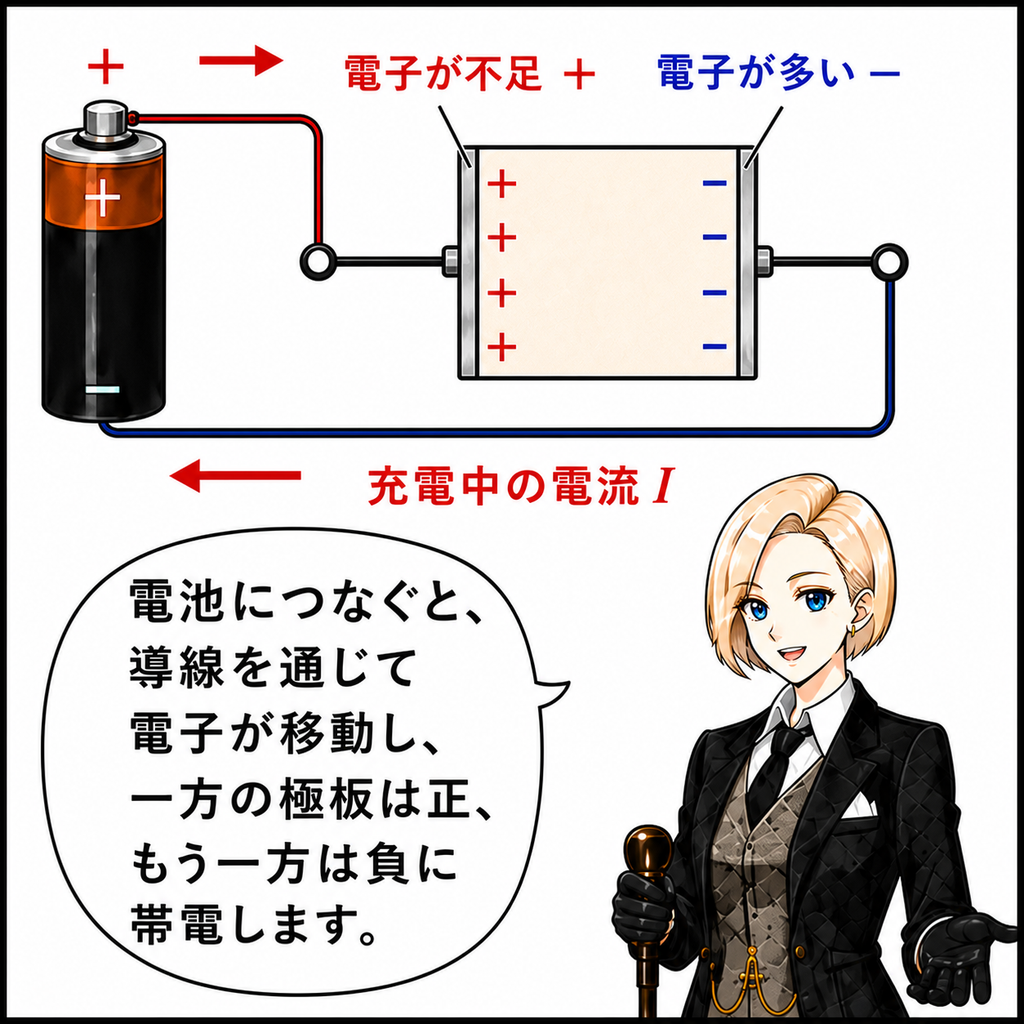

この2枚の金属板を電池につなぐと、導線を通じて電子が移動します。
- 一方の金属板では電子が不足し、正に帯電する
- もう一方の金属板では電子が増え、負に帯電する
こうして、2枚の金属板に正負の電荷が分かれて蓄えられます。これがコンデンサーの「充電」です。

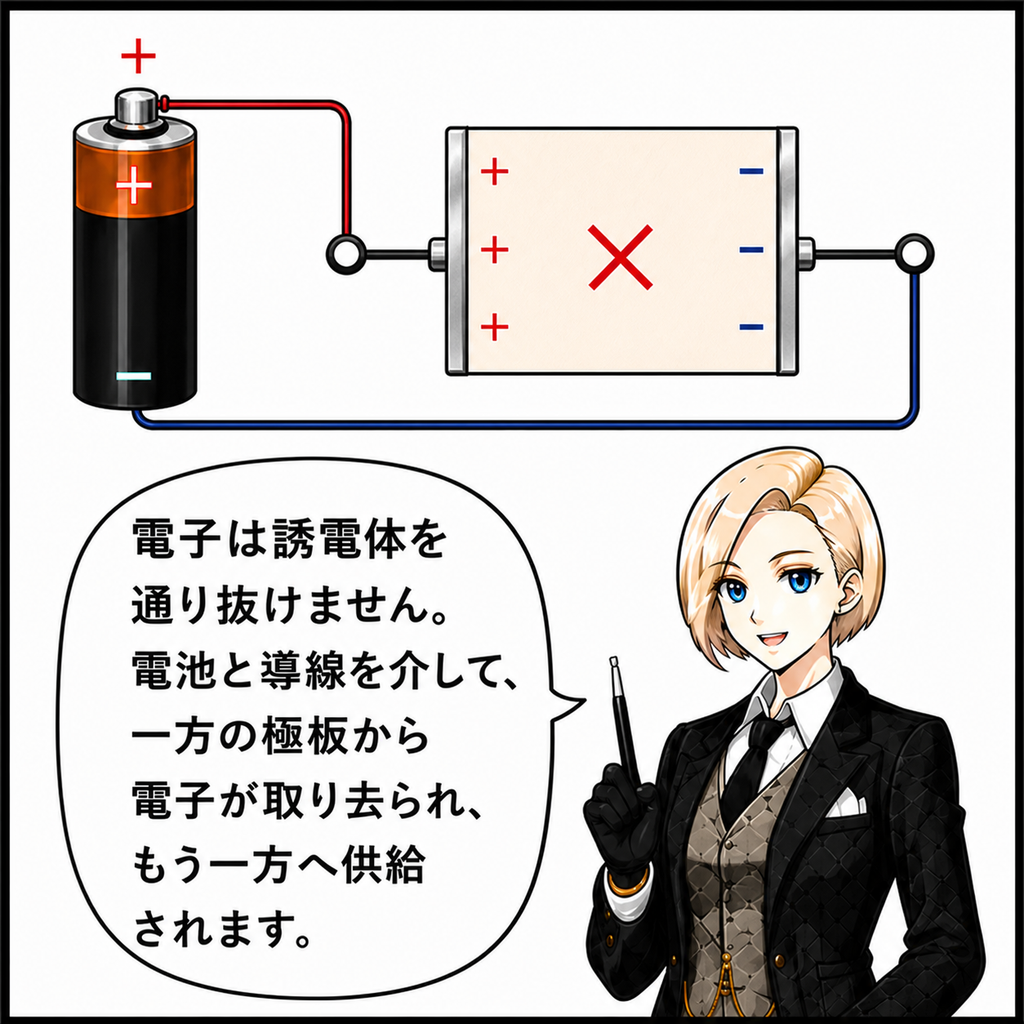

大切なのは、電子が中央の誘電体を通り抜けているわけではないという点です。
電子は電池と導線を介して、一方の金属板から取り去られ、もう一方の金属板へ供給されます。

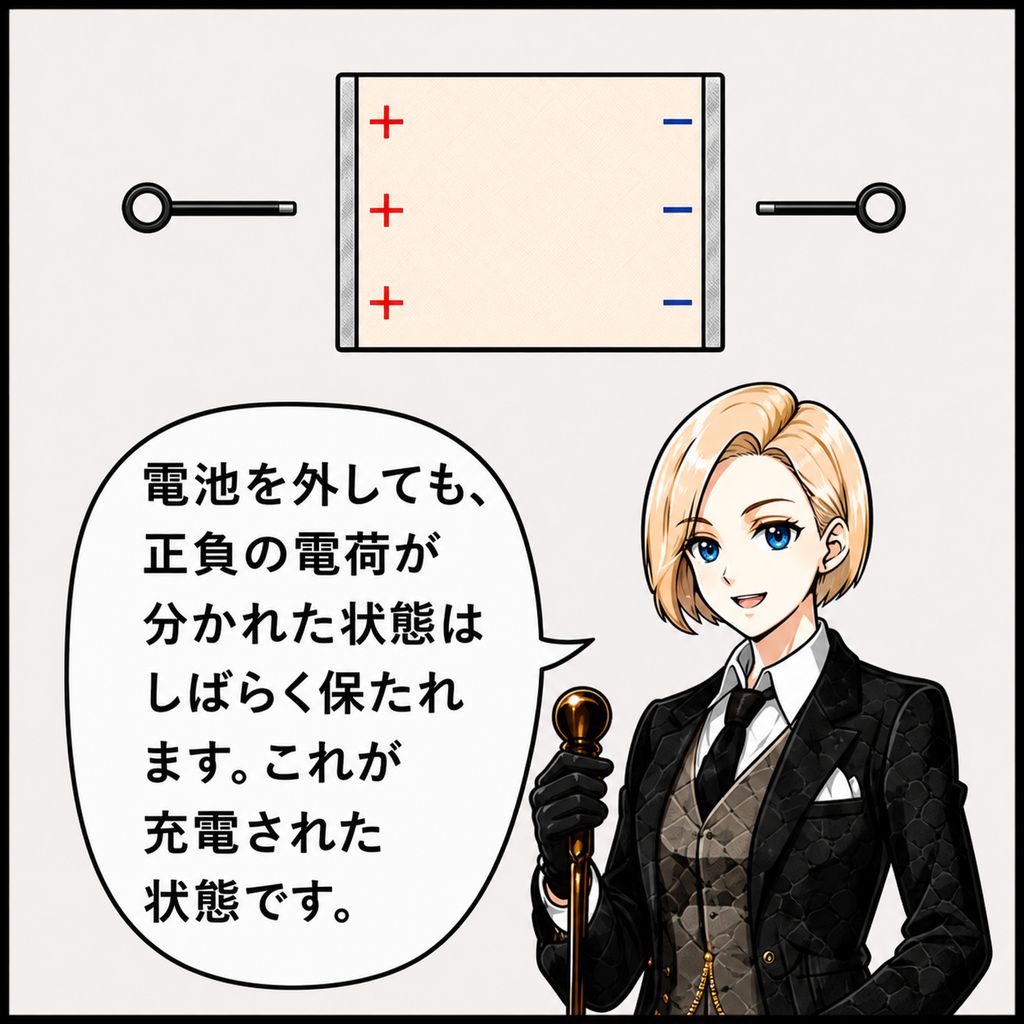

電池を外しても、行き来できる道がなければ、分かれた電荷はしばらく保たれます。

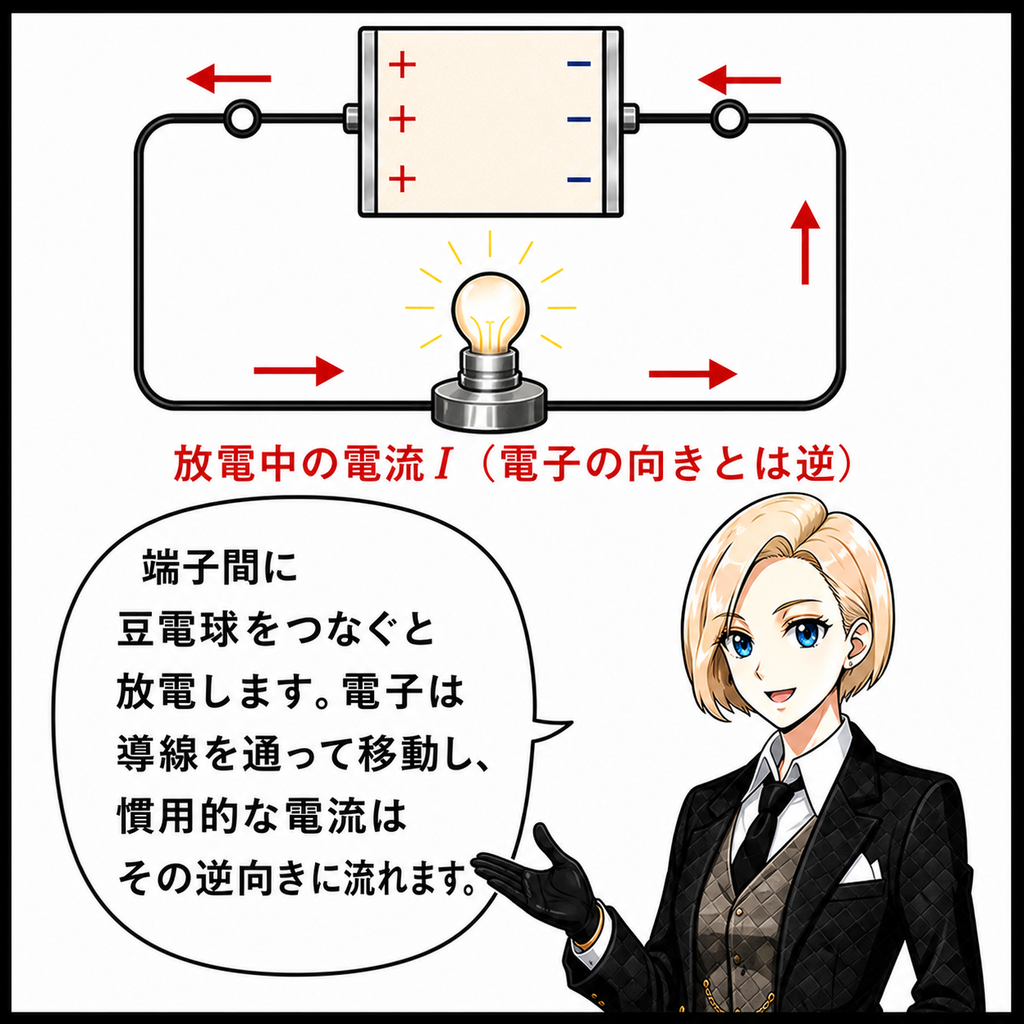

この状態のコンデンサーを電球などにつなぐと、電子が外部の回路を通って移動し、電荷の偏りが解消されていきます。これが「放電」です。
なお、漫画の赤い矢印は電流の向きを示しています。電子が移動する向きは、電流の向きとは反対です。
静電容量とは何だろう？

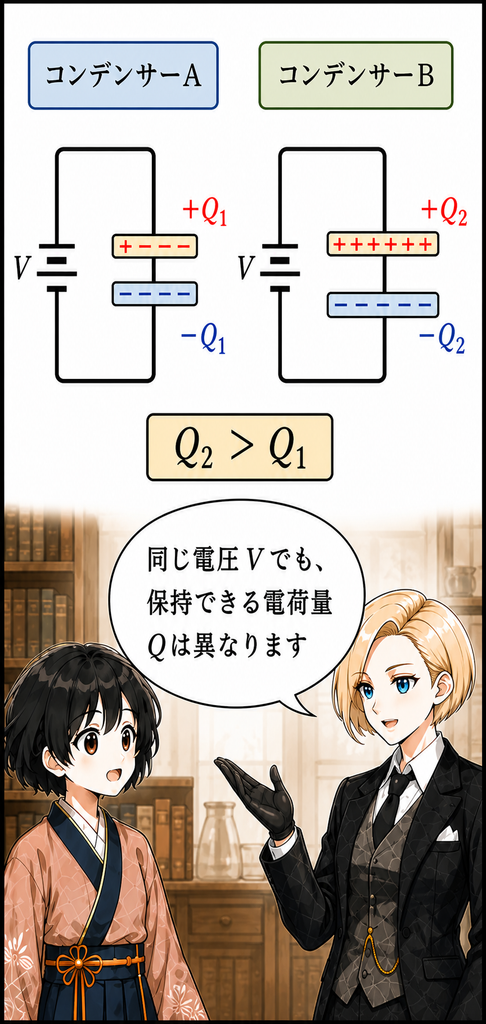

コンデンサーには、小さなものから大きなものまで、さまざまな種類があります。
同じ電圧をかけても、蓄えられる電荷量はコンデンサーによって異なります。
この違いを表す値が「静電容量」です。「電気容量」と呼ばれることもあります。

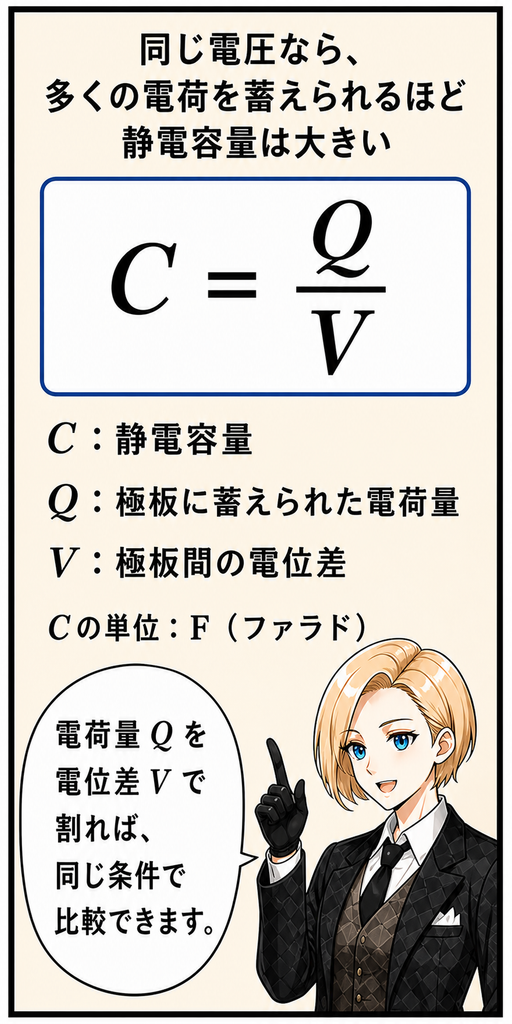

静電容量は、次の式で表されます。
$$C=\frac{Q}{V}$$
- \(C\)：静電容量
- \(Q\)：片方の極板に蓄えられた電荷量の大きさ
- \(V\)：極板間の電位差の大きさ
式を変形すると、次のようになります。
$$Q=CV$$
同じ電圧 \(V\) をかけた場合、静電容量 \(C\) が大きいコンデンサーほど、多くの電荷 \(Q\) を蓄えられることが分かります。
静電容量の単位は「F（ファラド）」です。
ただし、1 Fは電子回路で使うコンデンサーとしてはかなり大きいため、実際には次のような単位がよく使われます。
- μF（マイクロファラド）：\(10^{-6}\,\mathrm{F}\)
- nF（ナノファラド）：\(10^{-9}\,\mathrm{F}\)
- pF（ピコファラド）：\(10^{-12}\,\mathrm{F}\)
例えば「1000 μF」と表示されたコンデンサーは、「100 μF」と表示されたものより静電容量が大きく、同じ電圧なら、より多くの電荷を蓄えられます。
静電容量は「最大容量」ではない
静電容量という名前から、水槽の最大容量のようなものを想像するかもしれません。
しかし、静電容量は「このコンデンサーには、ここまでしか電荷が入らない」という上限そのものではありません。
実際に蓄えられる電荷量は、静電容量と加えた電圧によって決まります。
$$Q=CV$$
そのため、同じコンデンサーでも、加える電圧が変われば蓄えられる電荷量も変わります。
ただし、実際のコンデンサーには耐電圧が定められています。表示された耐電圧を超えると、誘電体が壊れる「絶縁破壊」が起こる危険があります。静電容量が電荷量の上限ではないからといって、電圧を際限なく上げられるわけではありません。

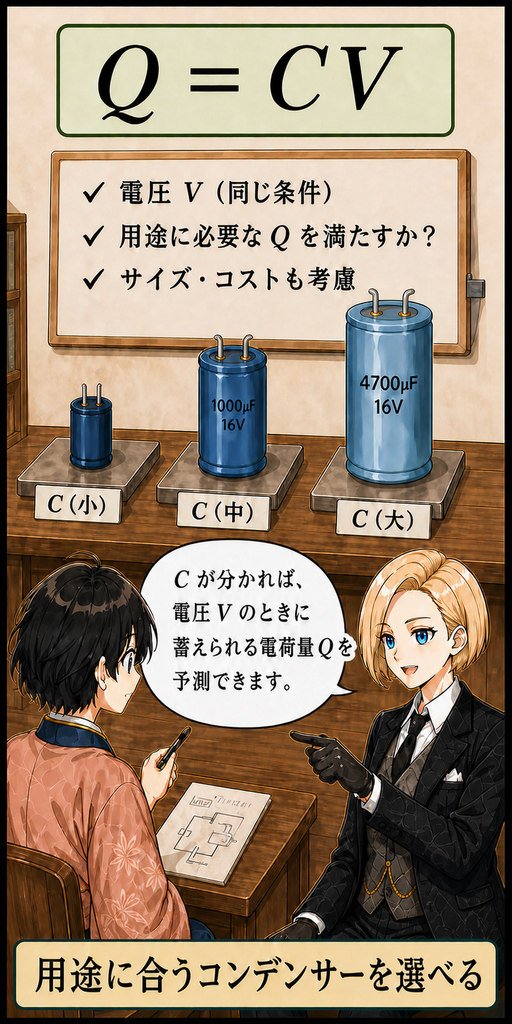

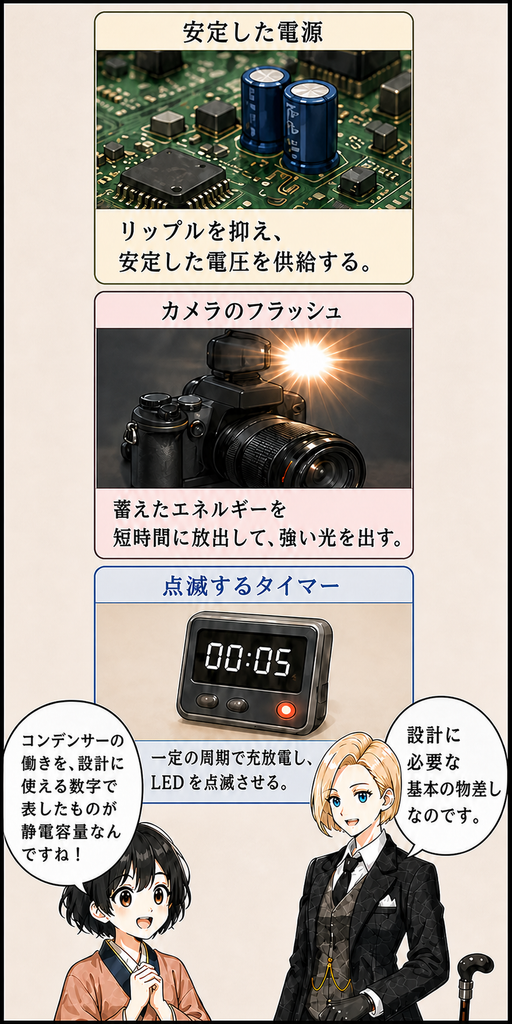

用途によって必要な静電容量は変わる
必要な静電容量は、回路の目的によって異なります。
電源の揺れを小さくしたい場合、短時間にエネルギーを放出したい場合、充放電時間をタイマーとして利用したい場合では、適した静電容量は同じではありません。
静電容量は、コンデンサーの働きを回路設計に利用するための基本的な「物差し」なのです。
まとめ

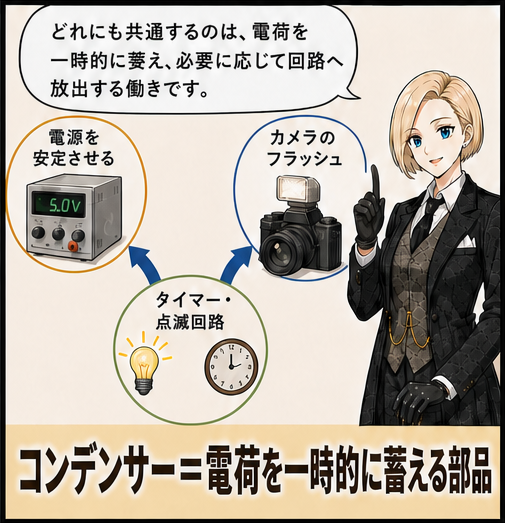

- コンデンサーは、電荷を一時的に蓄え、必要に応じて回路へ放出する
- 電源の安定化、カメラのフラッシュ、タイマーなどに利用される
- 静電容量は \(C=Q/V\) で定義され、同じ電圧での電荷の蓄えやすさを表す
- 静電容量は電荷量の上限ではなく、実際の使用では耐電圧を守る必要がある
